| 人体全身振动测试开发 |
图1 驾驶员全身振动的测试坐垫传感器和手持式测试设备
|
|

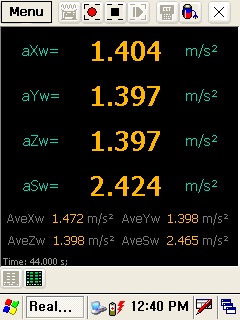

图2 拖拉机标准跑道测试的结果显示
RWLS-1农机振动测试仪主要依据GB/T 7927-2007、GB/T 10910-2004等国家标准, 用于农业轮式拖拉机和田间
作业机械驾驶员的全身振动和手扶拖拉机手把振动的测量。是一种集成、便携、高精度的人体振动测试仪器。
1、依据标准：
GB/T 10910-2004 农业轮式拖拉机和田间作业机械驾驶员全身振动的测量
GB/T 13876-2007 农业轮式拖拉机驾驶员全身振动的评价指标
GB/T 7927-2007 手扶拖拉机振动测量方法
GB/T 13876-2007 农业轮式拖拉机驾驶员全身振动的评价指标
2、主要参数与精度
1）轮式拖拉机驾驶员全身振动测量
a) 主要参数
三个方向1-80Hz、1/3倍频程中心频率处的坐椅振动加速度均方根值, 单位m/s^2
三个方向频率加权加速度信号的均方根方值（awX，awY，awZ)，单位m/s^2
总频率加权加速度aV ，单位m/s^2
采样频率：大于500Hz
b) 测量精度
测量系统应能测量加速度均方根值为0.05m/s2-10m/s2、波峰因子不大于6的振动。测量系统的精度，
在1 Hz～80 Hz的频率范围内应为实际加速度均方根振动水平的士2.5%。
2）手扶拖拉机手把振动测量
a) 主要参数
三个方向8-1000Hz 1/3倍频程中心频率处的手把振动加速度均方根值（ afhX，afhY，afhZ), 单位m/s^2
三个方向8-1000Hz手把振动加权加速度均方根值（ahwX，ahwY，ahwZ)，m/s^2
手把振动8-1000Hz总频率加权加速度ahV ，m/s^2
采样频率：大于4000Hz
b) 测量精度
测量系统应能测量加速度均方根值为0.1m/s2-50m/s2、波峰因子不大于6的振动。测量系统的误差，
在8Hz～1000Hz的频率范围内应为实际加速度均方根振动水平的士2.5%。
3、实地检测试验
RWLS-1型拖拉机振动测试仪器是专门针对轮拖和手扶拖拉机振动的国家标准而研发的便携式振动检测仪器。南京拖拉机试验检测站和黑龙江拖拉机试验检测站已经使用了这种测试仪器，实际试验表明，满足检测要求，仪器适合拖拉机振动测试检测试验。
|
|
