尺寸小，刚度高的金属小部件，固有频率往往超出 20kHz。电子线路，集成块和其它微 型的电子元件，在恶劣环境下工作时（强冲击等），为避免脱落和失效，需要在不同部位测 试固有频率，这种固有频率往往深入到超声波范围； 有时出于耐磨性要求，一些旋转部件 （小齿轮，小叶片、泵的转子等）往往通过粉末冶金来铸造，由于脆性较高，容易断裂，需 要测试固有频率检查裂隙，这时的固有频率可以到 30kHz。超声手术刀的固有频率需避开指 定超声频段以防引起扰动和损伤使用寿命，因此产品在实验室阶段需要反复测试比对固有频 率，以确认合适的材料和结构，这时要求测试的固有频率往往达到 40kHz 以上。

超声波段的固有频率测试系统测量范围上限为 100kHz。精度在 0.5%以内，并具有较好的重复性和再现性。

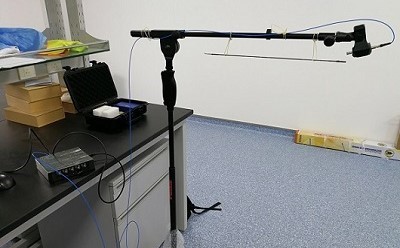

图1 TYH801用于超声手术刀固有频率测试

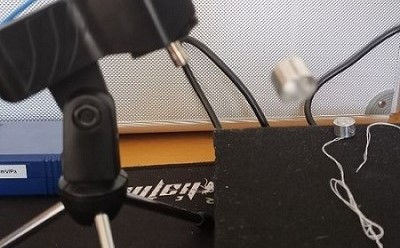

图2 TYH801用于超声波倒车雷达壳体固有频率测试

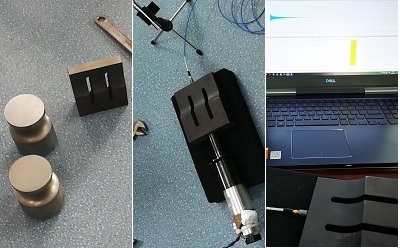

图3 TYH801用于超声换能器振子固有频率测试

前段时间，超声波口罩焊接机的需求量增加。超声振头（钢模、铝模）的固有频率不能与换能器的谐振频率偏离太远，以确保可以谐振。
超声波焊机的谐振检测需要考虑三个问题：
1)需要一个设备来客观检测超声焊机的谐振效果，实际测出声场的声压级指标和超声波振荡频率，单靠人耳听觉来判断给不出数据指标。
2)振头（钢模、铝模）的固有频率需要实测； 换能器的谐振频率需要实测。固有频率和谐振频率的偏差应控制在±100Hz以内。
3)振头（钢模、铝模）的品质因数Q，最好在200~1000之间。换能器的品质因数也要适中。
【详情点击连接】
