| PROTOR振动状态监测 |
图1 我国著名的大亚湾核电站应用了PROTOR振动监测系统
|
PROTOR振动状态监测系统
PROTOR振动状态监测系统的基本构成
旋转机械设备进行振动监测，需要进行包括振动数据采集、数据分析、分析报告等一系列的工作。PROTOR 为旋转的机械设备的振动测量提供完整的硬件和软件解决方案。
Prosig的PROTOR系列产品用于旋转机械设备的监测和保护， PROTOR系列产品监测风机、电机及其附件的振动情况、进行多种类型、大范围的故障探测，提供本地和网络数据存取、实时和历史数据存取、振动数据的可视化分析等。多通道分布式的数据采集和数据处理子系统通过通用的网络连接到一个或多个数据库服务器，可以同时提供实时和历史数据。既可以在本地获取这些数据也可以通过局域网、广域网和VPN以图形分析、数值分析等多种结果形式获取。PROTOR系列产品可以提高设备监测效率、降低投资和运营成本并提高安全性。
PROTOR P4700专门设计用于在工业环境中监测和分析振动以及与之相关的参数。P4700硬件可以与Prosig的PROTOR系列无缝集成。
在设计上，主机与P4700的通过TCP/IP Ethernet通信，P4700硬件靠近振动信号源以简化线路和降低成本，在恶劣环境中P4700配备防护铠甲用于防止过度的灰尘和潮湿。P4700使用通用的24V电源。

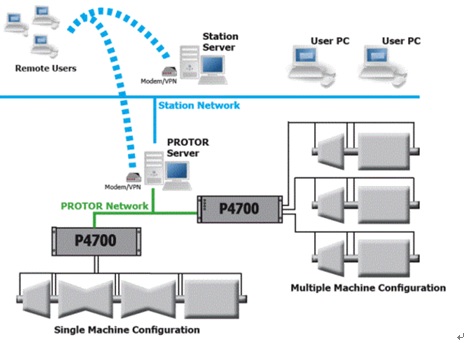

图2 PROTOR系列旋转机械振动测量系统的基本构成图
振动测量系统采用PROTOR软件，现场采集器硬件采用PROTOR P4700，传感器采用美国CTC公司的工业级振动加速度传感器。
PROTOR振动状态监测系统产品作用
通过增加设备的正常工作时间提高设备的总体工作效率。
通过减少设备的故障增加设备的安全性。
不间断的设备健康指标信息为可预测性维护提供可能，限制或避免设备损坏。
通过延长设备的服务寿命减少资金投入。
只修理、只更换损坏或用坏的部件，从而降低设备服务费用。
在没有造成严重损坏前预知问题，从而降低设备维修费用。
使设备尽可能保持服务，减少停工期。
设备维护时间可以计划，规避与生产计划冲突，避免意外的停机事件。
卓越的数据获取能力，无论本地或远端，把结果或数据直接显示在需要的桌面上。

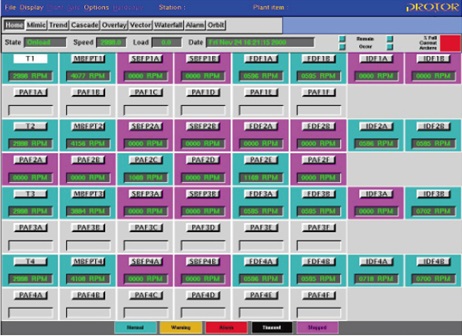

图3 PROTOR 主程序Home界面
ROTOR产品分析功能
ROTOR产品支持轴承性能监测；检查临界升速/减速模式；在预定转速下的数值比较；趋势分析；设置门限值；检查叶片频率；升速/减速试验频域分析；历史数据存储；优化电机启动过程控制；通过调制解调器、VPN或WAN获取数据等功能。
探测故障范围包括： 轴的动不平衡、轴擦伤、轴弯曲、轴承故障、不对中、轴裂隙、旋转部件松动、油膜渦动、平衡活塞摩擦、密封条损坏、发电机短路、端部绕组振动、叶片响应、轮毂损坏等。
对于实时和历史数据处理，Protor提供一系列的报警监测、缩略、趋势分析、轨迹图、矢量图、频域分析和瀑布图分析。
实时和历史数据的具体可视化种类有：升速/减速分析图、缩略图、轨迹图、轨迹图、矢量图、轨迹图、FFT图、数值显示、趋势图、阶次图、瀑布图、指定时间和频段分析、升速/减速分析图叠放、振动和生产过程参数分析图、级联或重叠的X-Y绘图等。

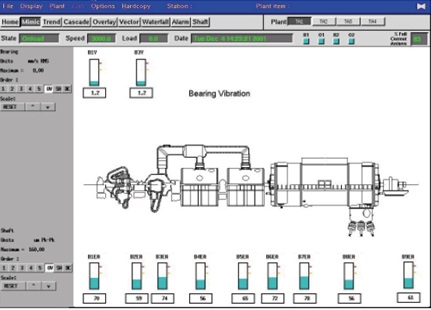

图4 PROTOR程序缩略图界面

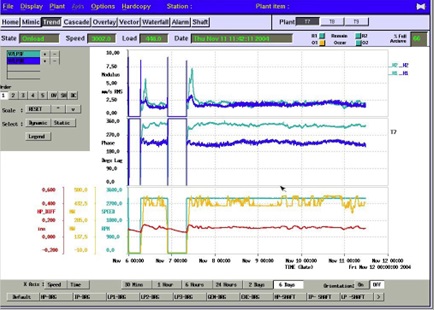

图5 PROTOR程序趋势分析界面
|
|
