| Dats旋转机械分析软件 |
图1 旋转机械分析的主要工具阶次分析图
|
Dats旋转机械分析软件包
DATS 旋转机械分析软件包: 瀑布图分析和阶次跟踪、时间采样数据分析、角采样数据分析、角采样数据特别分析、 角振动分析、角度域特殊分析和
扭振分析等。 可用于分析引擎、变速箱、轮子和电机等在工作或转动时由于周期性作用力激励而产生的振动和噪声信号。
可以对时间采样值进行经典的瀑布图分析，生成的频谱与旋转速度相对应。 瀑布图和阶次图允许多种不同的可视化方法。 轴承分析时可以利用带通
滤波器和包络分析工具。
在阶次域观察数据时，同步方法可以有多种选择。 可以利用离散傅立叶变换(DFT)直接抽取阶次；也可以角度再采样： 以固定时间采样率采
样的数据可以根据转速通道的同步标志进行重采样，每转生成同样的采样点数。
软件内容包括：
时间采样数据分析
瀑布图平均处理
转速信号分析
阶次的抽取和综合
瀑布图生成
生成带有相位的瀑布图
阶次均衡滤波器
高级转速通道分析
根据转速通道分析角度振动
Tacho信号交错次数分析
Tacho信号的等效替代
Tacho到时间周期的转化
原始转速
平均的周期转速
平滑曲线拟合转速
转速的插值
Tacho的交错检查
轮轴角振动分析
异步同步转化
阶次瀑布分析
带相位的阶次瀑布分析
同步阶次分析
计算平均转周
计算每转的统计量
Tacho综合
阶次瀑布分析
自谱密度计算
互谱密度计算
FFT
DFT
RMS多重谱级
频谱级
RMS多重谱级
频谱级
阶次范围内的RMS谱
传递函数
缩放变换
自谱密度谱缩放
互谱密度谱缩放
图2 汽车转向泵噪声分析

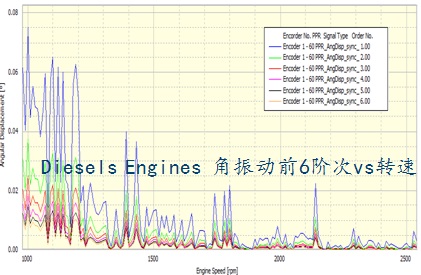

图3 柴油发动机角位移振动的前6阶
|
|
