| 英国Prosig数字信号采集器和采集软件 |
图1 Prosig信号采集器种类
|
数据采集机盒和采集卡
1) 高速模拟输入
2) BNC接口
3) 输入方式: DC、 AC、ICP、电荷和转速
4) 采样率：每通道100kHz（24位A/D）,或者 400kHz（16位A/D）
5) 输入范围：+/-10mV 到+/-10V
6) 动态范围：102dB
7) 底噪声：-120dB
8) 转速测量通道：转速16倍过采样输入
9) 转速输入阈值可编程
10) 智能传感器识别TEDS
11) 零位偏移可消除
12) 输出方式：高速D/A输出
能量消耗< 5 瓦/模块
USB2.0通信电缆，电源适配器，汽车点烟器供电电缆和便携包。

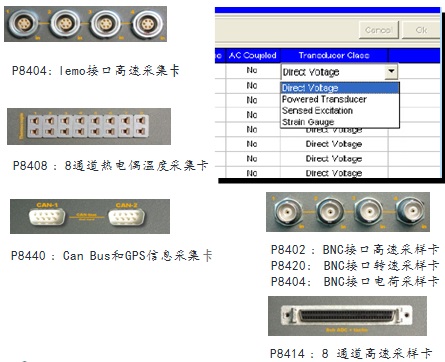

图2 Prosig采集卡的多种采集方式可以通过采集软件来动态设置
输入和输出卡种类齐全： 电压、IEPE (ICP®)、电荷、精密转速测量、电桥、温度、CAN总线、GPS 等信息和数据采集卡 和 D/A信号输出卡。

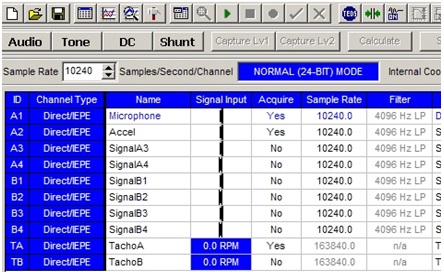

图3 通道参数通过采集软件来动态设置
软件设置通道参数：反混叠参数、AC/DC耦合、放大、偏置、DC成分去除、自动增益、触发方式、滤波、应变电桥的输入和激励等。
|
|
