| Dats模态分析软件 |
| |
图1 Dats模态分析结构动画
|
Dats的模态分析包括三个软件包：锤击分析软件包、模态分析软件包和结构动画软件包。
Dats锤击分析软件包
测量结构响应或固有频率，为模态分析、结构动画得到试验数据。 为方便试验，有双击自动检测剔除、自动平均、接受/放弃、自动/人工测试周期等设置。
Dats有两种锤击试验软件版本：一个用于试验室试验，另一个专门用于生产线检测。

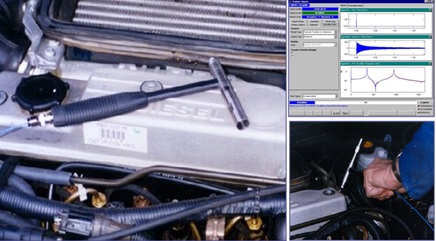

图2 汽车散热器锤击试验
Dats模态分析软件包
在锤击试验的基础上，Prosig Dats模态分析模块可以进一步提取模态参数并评价参数的合理性。阻尼系数反映模态振动的容易程度，阻尼系数小说明这个
模态的振动容易发生不容易衰减。品质因数和阻尼系数有直接关联，可以通过阻尼系数的计算得到。
模态分析软件模块是试验模态分析（EMA）软件，通过采集的系统输入与输出信号经过参数识别获得模态参数。锤击试验中，对于锤击试验得到的试验结果，
可以提取模态参数、验证模态参数，利用提取的模态参数重构传递函数，供结构动画使用，可以为产品设计中的有限元分析（FEA）预测提供试验验证。
在通过锤击软件获取各点的传递函数后，模态分析软件计算各阶模态参数（模态频率、阻尼、振型等）， 算法包括半功率法、导纳园拟合法、SDOF、MSDOF、
MDOF和OMA等，可以提取模态或利用模态参数合成FRF，具体功能有：
1 模态参数(频率、阻尼和模态幅值) 的提取和振型图示
2 模态振型列表
3 模态参数正交性检查
4 模态置信值(MAC)计算（可以用于与有限元模型的结果比对）
5 模态指示函数MIF（可以确定模态阶数）
6 利用提取的模态参数重构传递函数

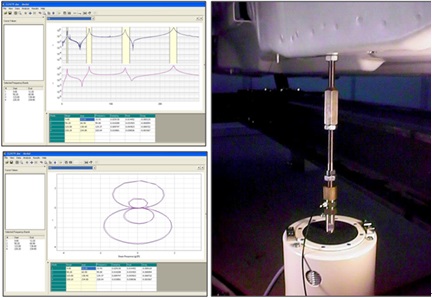

图3 使用激励器试验的模态分析
Dats结构动画软件包
结构动画模块包各种结构物的几何物征，可以设置多种坐标系，划分多个子结构，具有多种拟合方法，并能将结构的模态振动在屏幕上三维实时动画显示。
参数识别的结果得到了结构的模态参数模型，即一组固有频率、模态阻尼以及相应各阶模态的振形。由许多自由度组成的振形比较复杂，采用动画的方法，
将放大了的振型叠加到原始的几何形状上，能够有效识别出来。
结构动画软件模块，包括以下功能：
1 构建2D 或3D几何模型，模型可以在多种坐标系间转换，同时观察浏览并对各个坐标方向的进行投影，自由移动和旋转部件，方便地修改和重组部件等。
2 构建模型网格，建立树状数据结构，可以人工或自动很方便地把模态试验的数据装入树形数据结构，可以对数据的结构进行编辑。
3 模型可以自由存储和加载。
4 结构动画浏览器可以根据模型播放动画。
5 结构动画的播放可以动态显示节点参数，可以对数据进行滤波、调节速度、调节频率和相位等操作。
6 结构动画可以生成AVI视频文件，方便普通的浏览器播放，而且画幅分辨率和帧频可变。

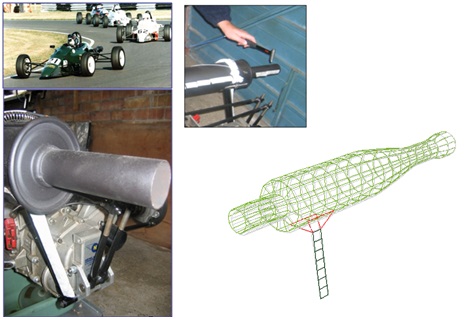

图4 使用Dats结构动画研究赛车尾气管支撑结构缺陷的试验
|
|
